PIP®アークフラッシュ防護服 お取り寄せ開始のお知らせ

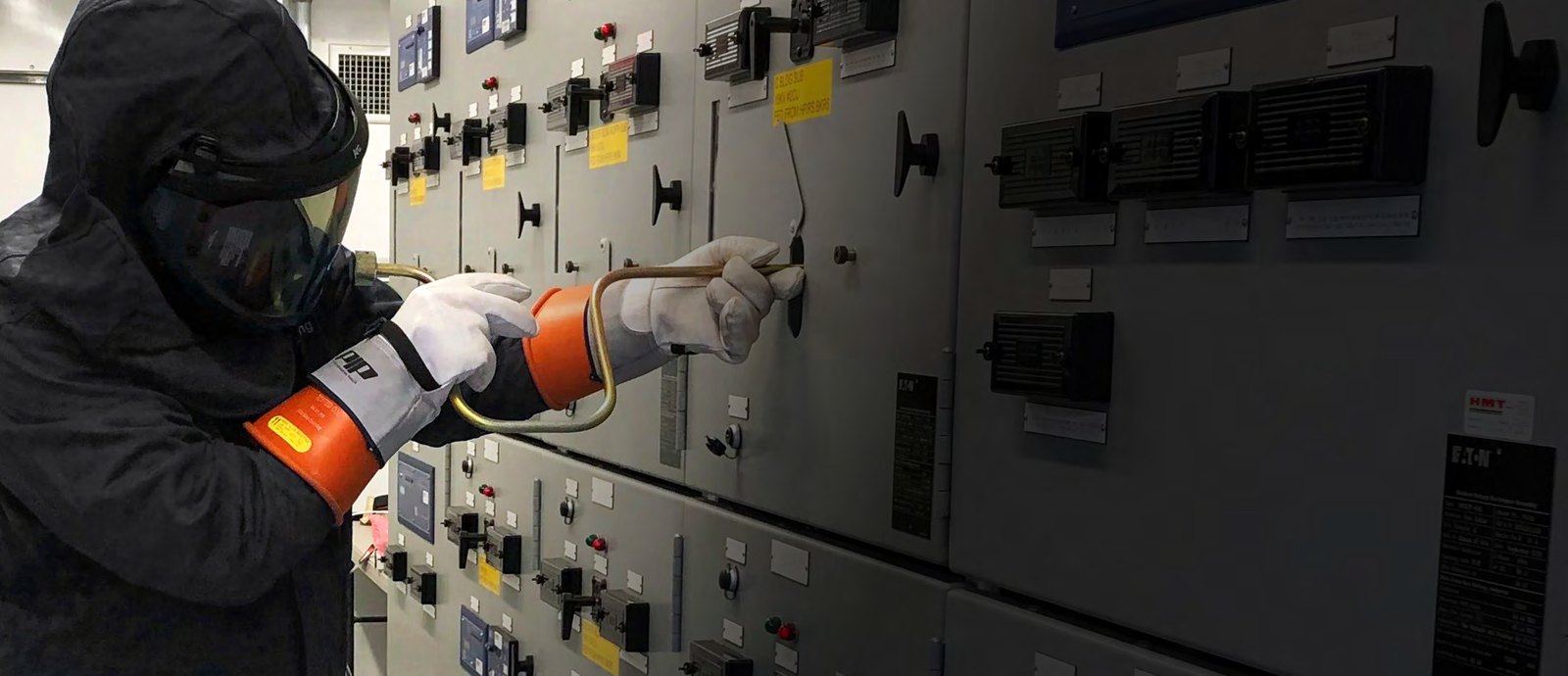

アークフラッシュ防護服を着用し、配電盤で作業する様子

アークフラッシュ対策で先行する米国から。PYRAD®採用の防護服2シリーズ、お取り寄せの受付を開始しました

PIP Global Safety社から、「PYRAD® by GORE-TEX LABS®」を採用したアークフラッシュ防護服をご紹介します。最上位のPPEカテゴリー4に対応する「アークフラッシュ防護キット」と、液体化学物質の飛散防護を兼ね備えた「マルチハザードスーツ」の2シリーズを、当社がお取り寄せで承ります。

2つのシリーズ

入射エネルギーの計算結果から、そのまま選べる防護服

米国ではNFPA 70Eに基づき、作業する設備ごとに入射エネルギー(cal/cm²)を算定し、それを上回るアーク定格の防護具を選ぶ考え方が定着しています。両シリーズともASTM F1959による試験でATPVを確認しており、算定結果と照らし合わせて選定の根拠を示せます。

40/35 cal/cm²

作業のリスクと現場の環境に応じて、2つのアーク定格から選べます。

単層構造

生地を何枚も重ねず、1枚のPYRAD®生地で防護性能を確保。軽さと動きやすさにつながります。

透湿性

両シリーズとも透湿抵抗(RET)の評価で高い通気性を確認しており、長時間の着用に配慮しています。

PYRAD® by GORE-TEX LABS® のロゴ

PYRAD® by GORE-TEX LABS®

高いアーク定格の防護服は、難燃生地を何枚も重ねて性能を確保するものが一般的でした。PYRAD®は、1枚の生地の中に3層をラミネートすることで、単層のまま高い防護性能を実現しています。本記事の2シリーズは、いずれもこの技術を採用しています。

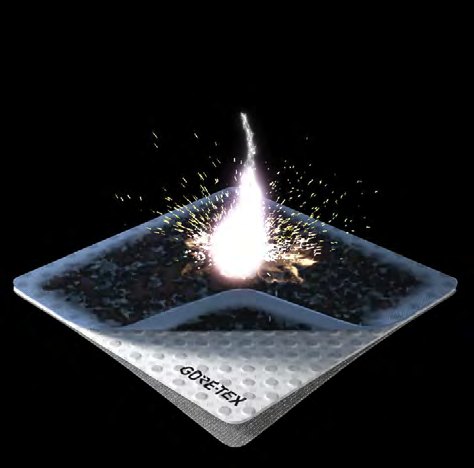

アークの熱を受けるPYRAD生地のイメージ
アークを受けると、生地とともに炭化層を形成して延焼を止めます。

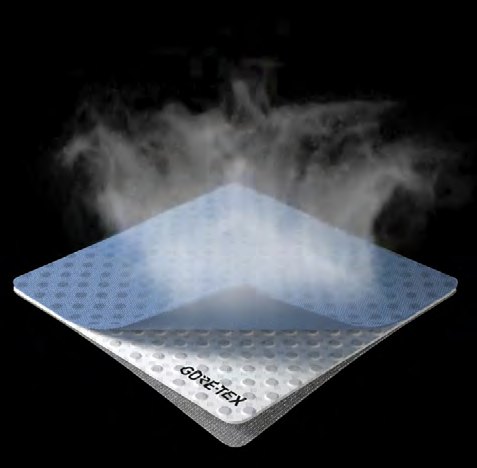

熱の流れを遮るPYRAD生地のイメージ
熱の流れを遮り、皮膚へ伝わる熱を低減します。

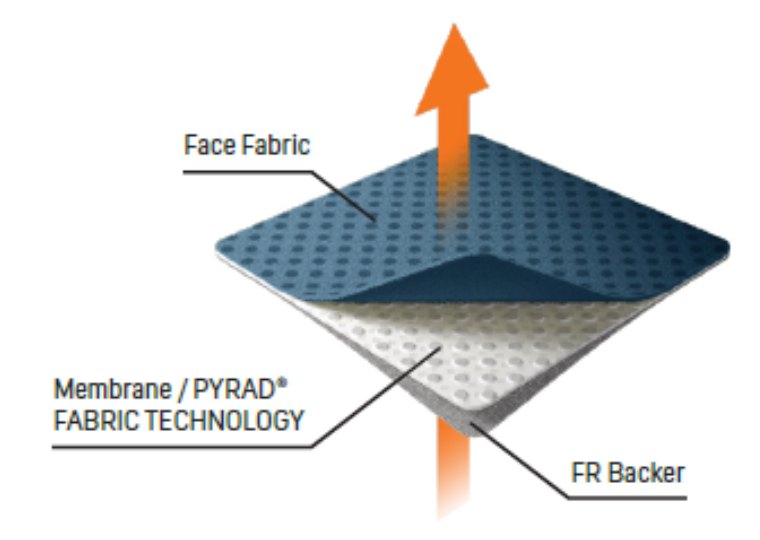

PYRAD生地の3層構造図
表地(Face Fabric)
外側の層です。
PYRAD®メンブレン
PYRAD®テクノロジーの中核となる膜です。
難燃裏地(FR Backer)
肌側の難燃層です。

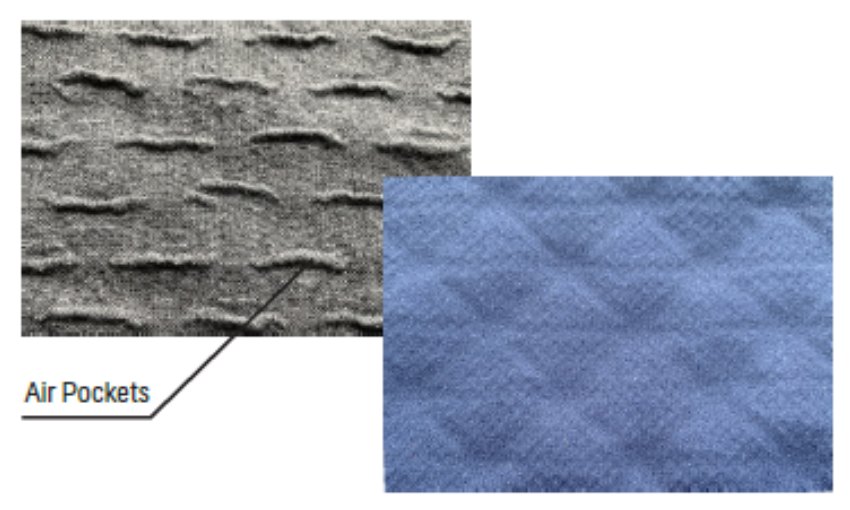

生地表面のエアポケット構造

薄く、軽く、動きやすい

生地にはエアポケットと呼ばれる凹凸構造があります。防護キットの生地は2%の炭素繊維を含み、重量を増やさずに強度と耐久性を高めています。メーカーは、動きやすさが増し、作業中の筋肉疲労が軽減されるとしています。

SERIES 01

アークフラッシュ防護キット

PPEカテゴリー4・ATPV 40 cal/cm²。ファンなし/ファン付きの2種類のキットから選べます。

キット構成

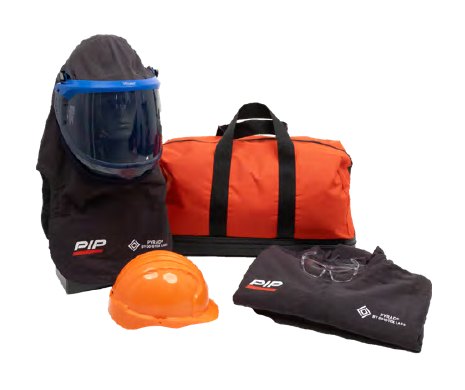

アークフラッシュキット 9150-40PYR
9150-40PYR

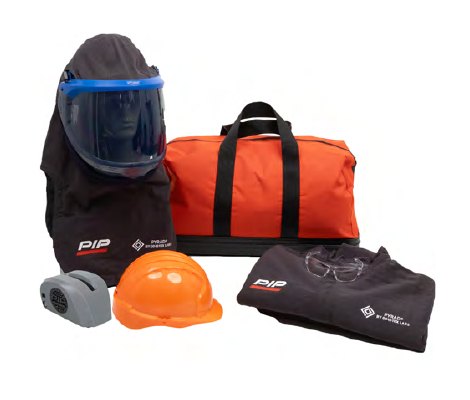

ファン付きアークフラッシュキット 9150-40PYRV
9150-40PYRV
構成品
9150-40PYRアークフラッシュキット
9150-40PYRVファン付きキット
ジャケット
●
●
ビブオーバーオール
●
●
リフトフロントフード
●
●
保護メガネ
●
●
収納バッグ
●
●
フードファン
―
●

●:同梱 ―:なし ※写真はイメージです。構成品は上表をご確認ください。

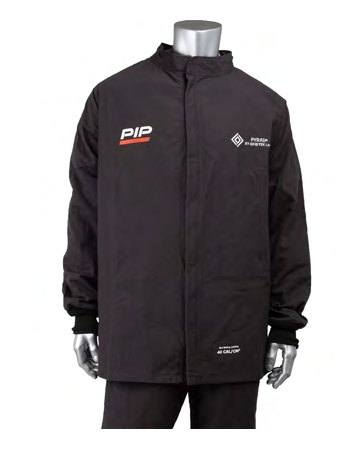

ジャケット 9100-524PYR

ジャケット9100-524PYR

袖口にはノーメックス®のニットカフスを採用し、動いても手首が露出しにくい設計です。ファスナーもノーメックス®製で、難燃性と耐久性を高めています。

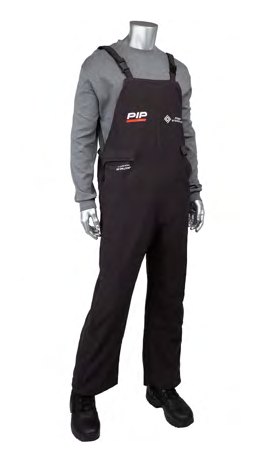

ビブオーバーオール 9100-530PYR

ビブオーバーオール9100-530PYR

脚部の20インチ(約50cm)ノーメックス®ファスナーにより、靴を履いたままでも着脱しやすくなっています。腰と肩のストラップは調節可能です。

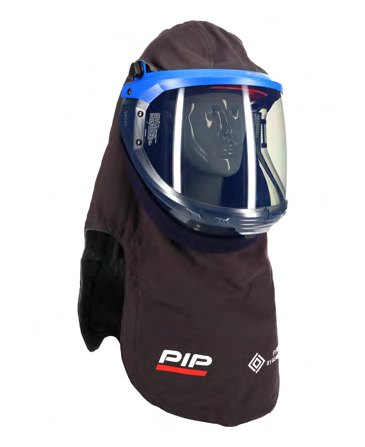

リフトフロントフード 9150-538PYR

リフトフロントフード9150-538PYR

前面を持ち上げられる構造で、透明度の高いフェイスシールドを備えています。アークを遮りながら会話しやすい通気口付きです。

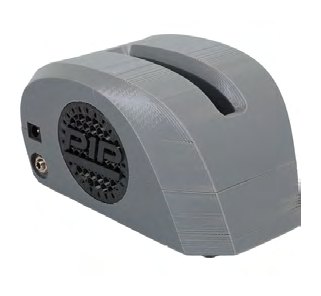

フードファン 538FAN

フードファン538FAN

フード内に送風し、二酸化炭素のこもりを抑えます。充電式リチウムイオン電池で8〜24時間駆動、重さは約510gです。

準拠規格

  • NFPA 70E
  • ASTM F1506
  • ASTM F1959
  • OSHA 1910.269

NFPA 70EでPPEカテゴリー4に求められる装備には、本キットのほかにアーク定格の手袋(または絶縁手袋と革製プロテクター)、保護帽、聴覚保護具、革製の作業靴などが含まれます。必要な装備一式についても、お気軽にご相談ください。

SERIES 02

アークフラッシュ+液体化学防護のマルチハザードスーツ

ATPV 35 cal/cm²以上のアーク防護に、液体化学物質・火炎・溶融物の飛散への防護を1着に。

マルチハザードスーツを着用し、プラント設備を点検する様子

「Multi-Hazard GORE-TEX® PYRAD® Suit」は、PYRAD®技術に液体化学物質の飛散防護を加えたマルチハザード仕様です。縫い目はすべてGORE-SEAM®テープで目止めし、熱に強く化学的に安定したGORE® TENARA®縫製糸で仕立てた全面シール構造です。

3M™ Scotchlite™の難燃性シルバー反射テープ(2インチ幅)で視認性を高めており、カラーはハイビズイエローとハイビズオレンジから選べます。

1着で備える8つの防護性能

アークフラッシュASTM F1506 カテゴリー3
ATPV 35 cal/cm²以上
液体化学物質の飛散NFPA 1990/1992の性能要件
瞬間火炎ASTM F1930
溶融物の飛散ASTM F955
高圧蒸気ASTM F955(変法)による試験データ
高視認性ANSI/ISEA 107 Type R Class 3
防水・透湿RET 18未満(ISO 11092)
難燃レインウェアASTM F2733

アーク定格はカテゴリー3(ATPV 35 cal/cm²以上)です。カテゴリー4が必要な作業には防護キットをお選びください。

蓄電池設備・EV整備

バッテリーの破損時に電解液が飛散するおそれがある現場では、アークフラッシュ対策に加えて耐薬品性が求められます。

石油化学プラント・化学工場

可燃性・腐食性の液体を扱いながら電気設備にも携わる現場で、複数のリスクに1着で備えられます。

液体化学物質の浸透試験結果(抜粋)

NFPA 1992の要件に基づく浸透試験(ASTM F903)の結果から、主な薬品を抜粋しています。

薬品
濃度
結果
硫酸
93.1%/99.5%
合格
水酸化ナトリウム
50%
合格
硝酸
69%
合格
次亜塩素酸ナトリウム
19%
合格
過酸化水素
70%
合格
ディーゼル燃料
—
合格
トルエン
試薬グレード
合格・蒸気注意
メタノール
99%超
合格・蒸気注意
エチレンオキシド(液体)
100%
不合格

「蒸気注意」の薬品は液体の浸透は防ぎますが、蒸気が生地を透過するおそれがあります。約50品目の全データ(英文)は、お問い合わせいただいた方にお送りします。

ダブルスリーブジャケット 9100-524GMHDS
ダブルスリーブジャケット9100-524GMHDS
ビブオーバーオール 9100-530GMH
ビブオーバーオール9100-530GMH
ファン付きリフトフロントフード 9150-538GMHV
ファン付きリフトフロントフード9150-538GMHV
フードファン 538FAN
フードファン538FAN

ジャケットの袖は二重構造で、袖口からの吹き込みを防ぎます。背面X字反射テープ仕様(9100-524-GMHDSX)もあります。

ご使用にあたっての注意

本製品は液体の飛散に対する防護服で、有害な蒸気やガスには対応していません。化学飛散防護の性能は、前合わせを完全に閉じた状態で発揮されます。使用する薬品が試験結果に含まれているか、事前に必ずご確認ください。

フード着用時の暑さ対策に、ファン付きフード

アーク防護用のフードは密閉性が高く、夏場の受変電設備やプラントでの作業では、フード内の熱や息苦しさが作業の負担になります。両シリーズとも、フード内に送風するファン付きの構成を選べます(防護キット:9150-40PYRV/マルチハザード:9150-538GMHV)。充電式で8〜24時間駆動し、長時間の作業でも集中を保ちやすくします。

暑熱対策の製品を幅広く扱う当社では、現場の作業時間や環境に合わせたご提案が可能です。

動画でご紹介

お取り寄せ・お見積りについて

いずれの商品も米国からの受注輸入品です。価格・納期・サイズ展開は、ご注文内容に応じてご案内します。お問い合わせの際は、以下の点をお知らせいただけるとスムーズです。

  • ご希望の商品(アークフラッシュ防護キット/マルチハザードスーツ)
  • 作業対象設備の入射エネルギー(cal/cm²)、または想定する作業内容
  • 取り扱う薬品名と濃度(マルチハザードスーツの場合)
  • ご希望の数量とサイズ
  • ご希望の納期
お問い合わせフォームを開く

※掲載内容はメーカー資料(2026年版)に基づきます。仕様は予告なく変更される場合があります。

※防護具の選定にあたっては、作業設備ごとのリスク評価に基づき、適合性をご確認ください。
